Насосы ЦНС, ЦНСГ многоступенчатые секционные — это надежное и проверенное временем решение для задач, требующих высокого напора при стабильной подаче. Их конструкция позволяет эффективно работать в условиях повышенных давлений и температур, что делает их незаменимыми в энергетике, нефтегазовой отрасли, водоснабжении и промышленных системах. Ключевыми элементами, определяющими их характеристики и долговечность, являются ротор и секции — именно от их грамотного исполнения зависит общая эффективность насоса.

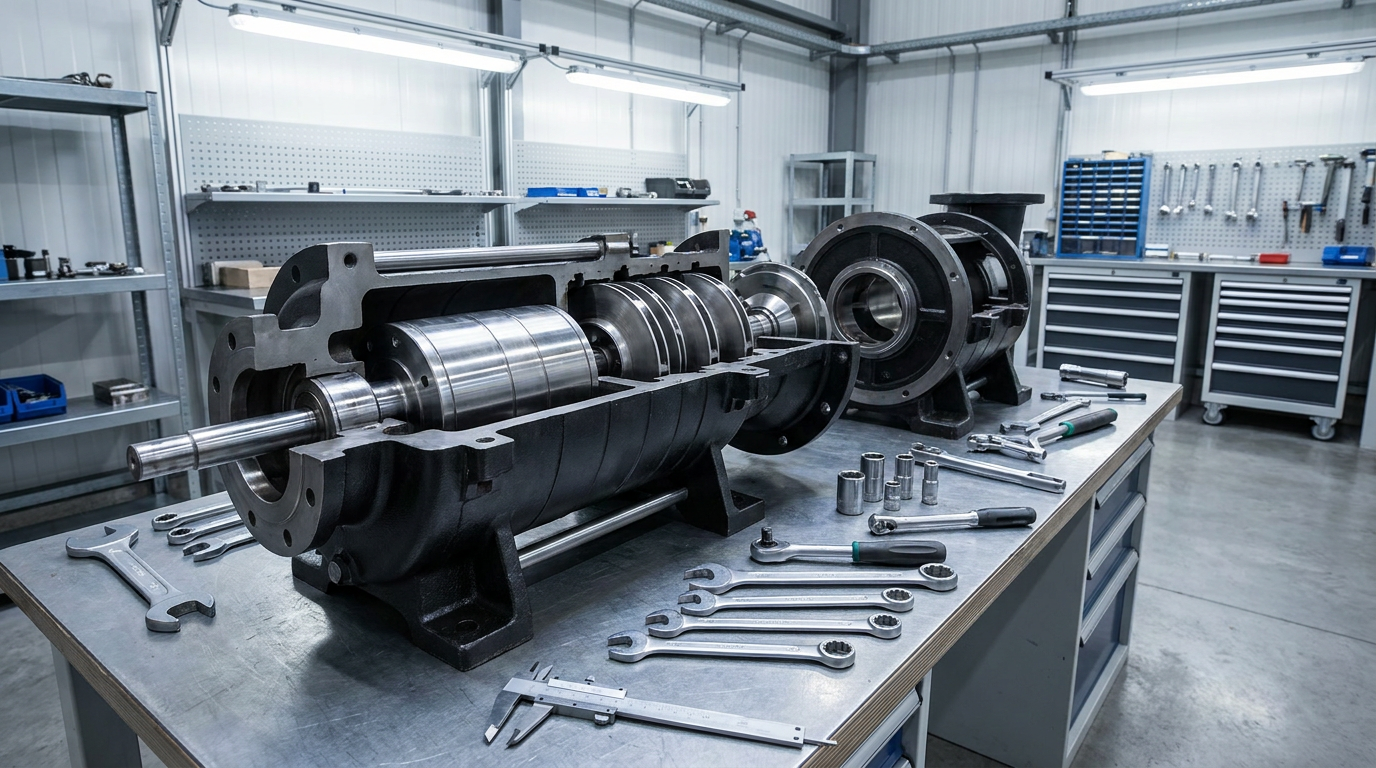

Ротор — это вращающийся узел насоса, состоящий из вала, рабочих колес и подшипников. В насосах ЦНС и ЦНСГ он располагается внутри корпуса, в котором последовательно установлены секции, каждая из которых содержит по одной паре рабочего колеса и направляющего аппарата. Рабочие колеса крепятся на валу с помощью шпонок или конических соединений, исключающих проскальзывание и обеспечивающих передачу крутящего момента без потерь. Материалы изготовления ротора подбираются с учетом агрессивности перекачиваемой среды: чаще всего используются стали марок 20Х13, 12Х18Н10Т, а также сплавы с повышенной коррозионной стойкостью. Шейки вала, контактирующие с подшипниками, закалены и шлифованы до высокой точности, чтобы обеспечить минимальный зазор и предотвратить вибрацию при высоких оборотах.

Секционная конструкция — основа принципа работы насосов ЦНС и ЦНСГ. Каждая секция представляет собой герметичный блок, содержащий рабочее колесо и направляющий аппарат, который преобразует кинетическую энергию потока в потенциальную (давление). Поскольку насос многоступенчатый, количество секций может варьироваться от 4 до 12 и более, в зависимости от требуемого напора. При этом каждая последующая секция подключена к предыдущей по принципу «выход-вход», создавая цепочку, где давление накапливается постепенно. Корпуса секций выполнены из чугуна или стали и соединяются между собой фланцами с использованием уплотнительных прокладок. Это обеспечивает легкий доступ к внутренним элементам при техническом обслуживании и ремонте, что является важным преимуществом таких насосов.

Особое внимание уделяется балансировке ротора. Несбалансированный ротор вызывает вибрации, которые не только снижают КПД, но и приводят к преждевременному износу подшипников, уплотнений и даже корпуса. Поэтому после сборки каждый ротор проходит динамическую балансировку на специальных стендах. Также реализуется осевой компенсационный механизм — обычно в виде балансировочного поршня или дисковой системы, которая нейтрализует осевое усилие, возникающее при работе нескольких рабочих колес. Это позволяет продлить срок службы подшипников и уменьшить нагрузку на уплотнения вала.

Подшипники в насосах ЦНС и ЦНСГ — это не просто опоры вала, а часть системы, определяющая его устойчивость и долговечность. Чаще всего применяются радиально-упорные подшипники качения, способные воспринимать как радиальные, так и осевые нагрузки. На некоторых модификациях используются подшипники скольжения с принудительной смазкой маслом, особенно при работе на высоких температурах или при наличии абразивных примесей в перекачиваемой среде. Система смазки — отдельный критически важный элемент: она должна обеспечивать непрерывную подачу чистого масла к трущимся поверхностям, защищая их от перегрева и износа.

Уплотнение вала — еще один узел, требующий особого подхода. В стандартных исполнениях используется торцевое уплотнение с двумя кольцами — подвижным и неподвижным, образующими плотный контакт благодаря пружинному нагружению и давлению среды. В модификациях ЦНСГ, предназначенных для работы с горячими жидкостями, применяются двухкамерные торцевые уплотнения с охлаждающей камерой между кольцами, что предотвращает перегрев и высыхание уплотнительных материалов. Некоторые модели комплектуются сальниковыми уплотнениями — они менее дороги и проще в обслуживании, но требуют периодической регулировки и замены набивки.

Конструкция секций позволяет легко комбинировать насосы под конкретные задачи. Например, если требуется повысить напор, добавляется дополнительная секция; если нужно увеличить производительность — меняется диаметр рабочих колес или частота вращения вала. Такая гибкость особенно ценна при реконструкции существующих систем, когда нет возможности менять весь насос, но необходимо адаптировать его под новые условия эксплуатации. Кроме того, секционные насосы отличаются высокой ремонтопригодностью: при выходе из строя одного элемента — например, рабочего колеса или уплотнения — не нужно разбирать весь агрегат, достаточно демонтировать одну или две секции.

Важно понимать, что надежность насоса ЦНС или ЦНСГ зависит не только от качества сборки, но и от правильного выбора модели под конкретные параметры: температура, химический состав среды, необходимая подача и напор. Пренебрежение этими факторами приводит к быстрому износу рабочих органов, повышению энергопотребления и аварийным остановам. Особенно критично это для насосов, работающих в режиме постоянной нагрузки — например, в системах питательной воды котлов или в магистральных насосных станциях.

Техническое обслуживание должно проводиться строго по регламенту: контроль вибрации, температуры подшипников, уровня масла в картере, состояния уплотнений и крепежных элементов. Периодическая замена масла и фильтров, очистка всасывающих сеток, проверка зазоров в подшипниках — все это входит в обязательный перечень процедур. При соблюдении всех рекомендаций срок службы насоса может составлять десятки лет без капитального ремонта.

Модернизация насосов ЦНС и ЦНСГ сегодня включает не только замену узлов на более современные материалы, но и внедрение цифровых систем мониторинга: датчики вибрации, температуры, давления позволяют прогнозировать отказы и планировать обслуживание заранее, минимизируя простои. Некоторые производители предлагают версии с частотными преобразователями, что дает возможность плавно регулировать производительность и напор, снижая энергозатраты и нагрузку на систему.

Итак, устройство ротора и секций в насосах ЦНС, ЦНСГ — это результат многолетнего инженерного опыта, направленного на создание максимально надежного и гибкого оборудования. Точность изготовления, продуманная конструкция, использование качественных материалов и учет условий эксплуатации — все это делает эти насосы лидерами в своем классе. Подробнее на ресурсе https://energo1.com/catalog/promyshlennye_nasosy/sektsionnye_nasosy_vysokogo_davleniya_tsns/ можно найти технические характеристики, схемы сборки и рекомендации по подбору моделей под ваши задачи.
